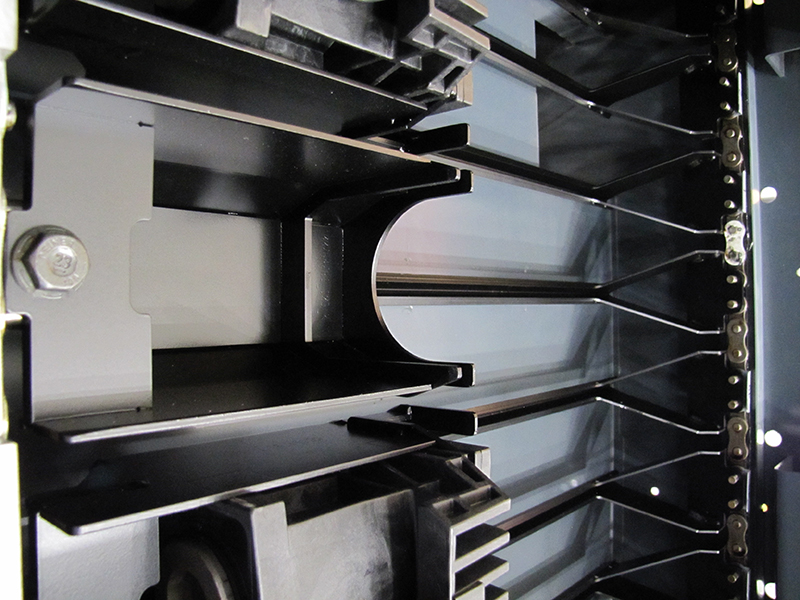

Replace tool holder

Parts List Reference Files Tools Required Torque Chart
tep
Note: Most common screw sizes shown. Always consult manufacturers recommendations.
Screw Size Grade Torque Specs Range
M5 12.9 7.7-10.3 N-m
M6 12.9 13.1-17.6 N-m
M8 12.9 32.1-42.6 N-m
M10 12.9 64-84 N-m
M12 12.9 110-146 N-m
M16 12.9 274-365 N-m
M20 12.9 534-712 N-m
M24 12.9 923-1231 N-m
Tools Required
1. Set of Metric Allen Wrenches
2. Set of Metric Open End Wrenches
3. Set of Metric Sockets
4. Ratchet and Extensions
5. Torque Wrench
6. Lift Assist Device
7. Depth Gauge
8. Lubricating Oil
9. Isopropyl Alcohol
10. Lint Free Rag
11. Fine Stone

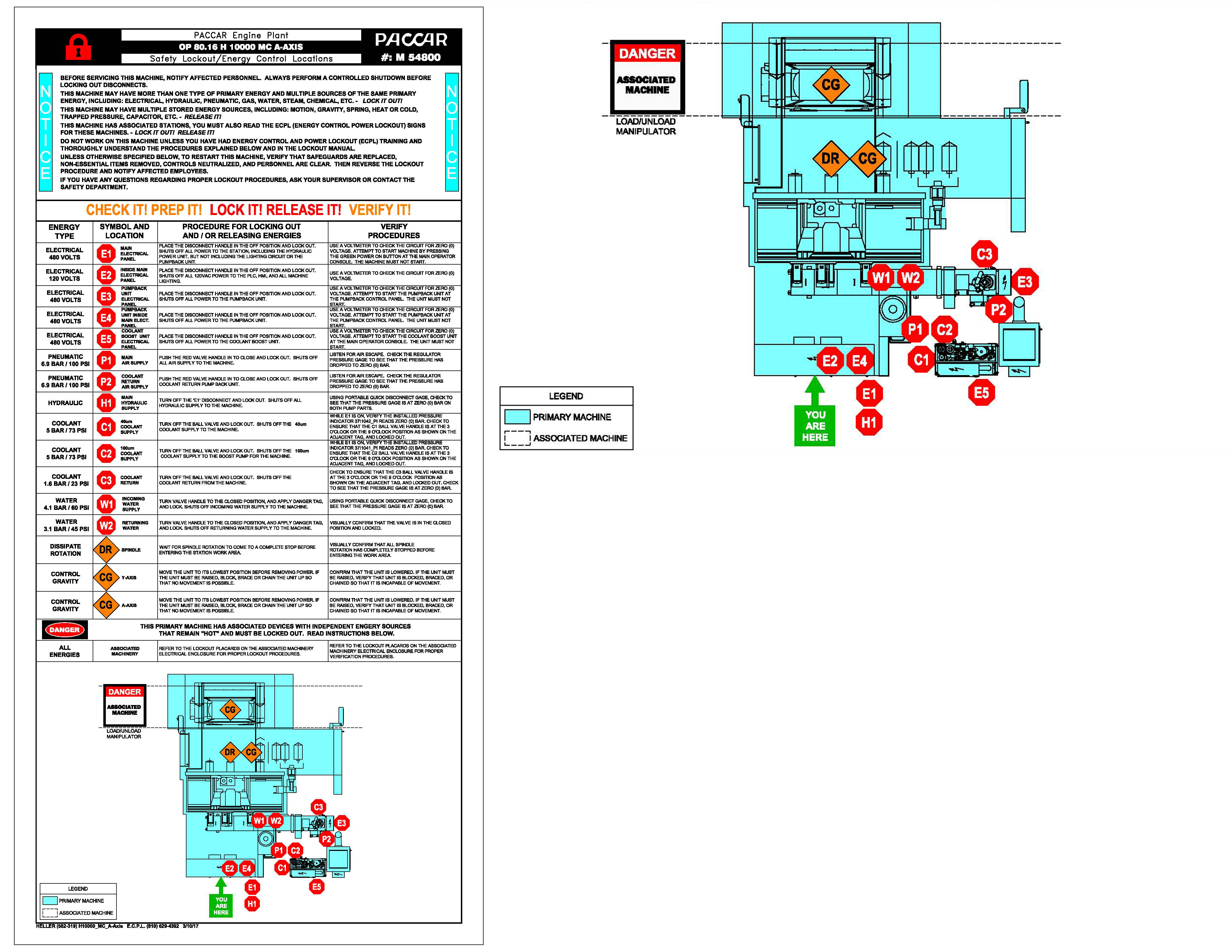

Step 1: ECPL

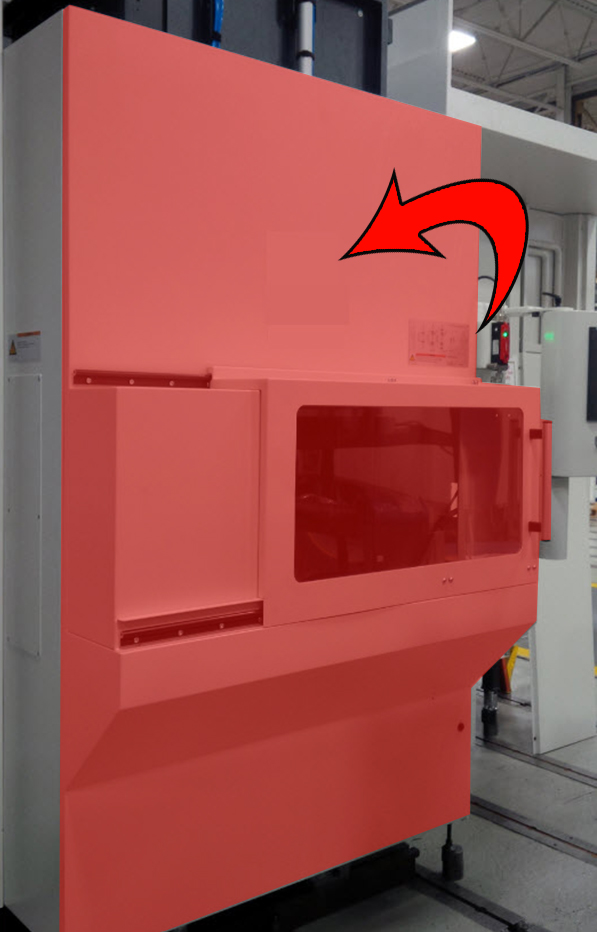

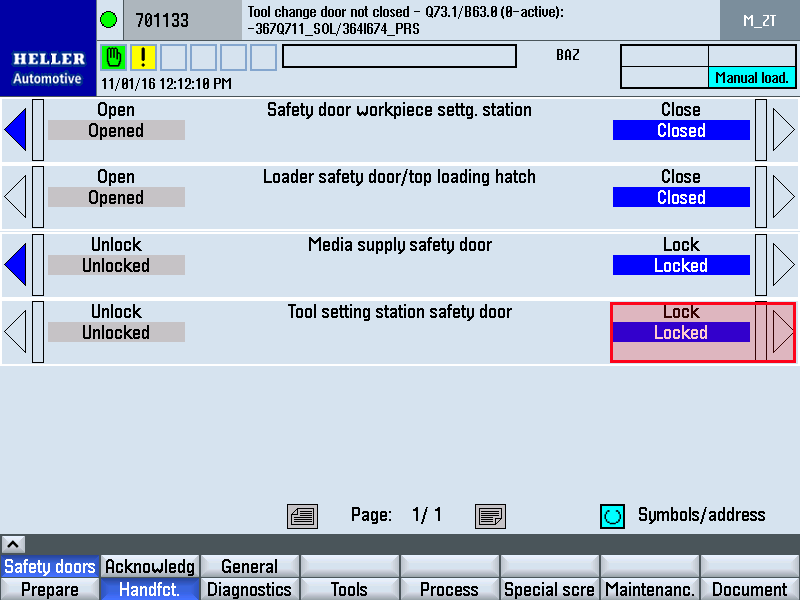

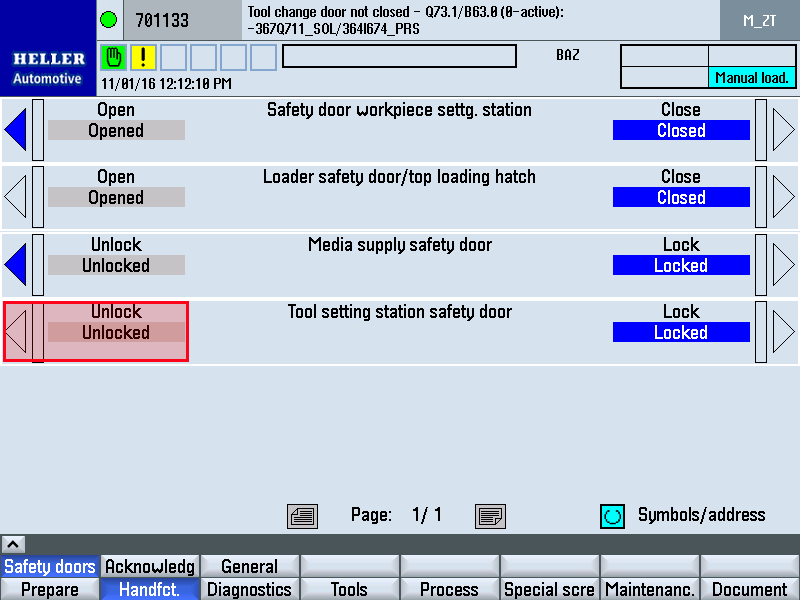

Step 2: Open Magazine Maintenance Door

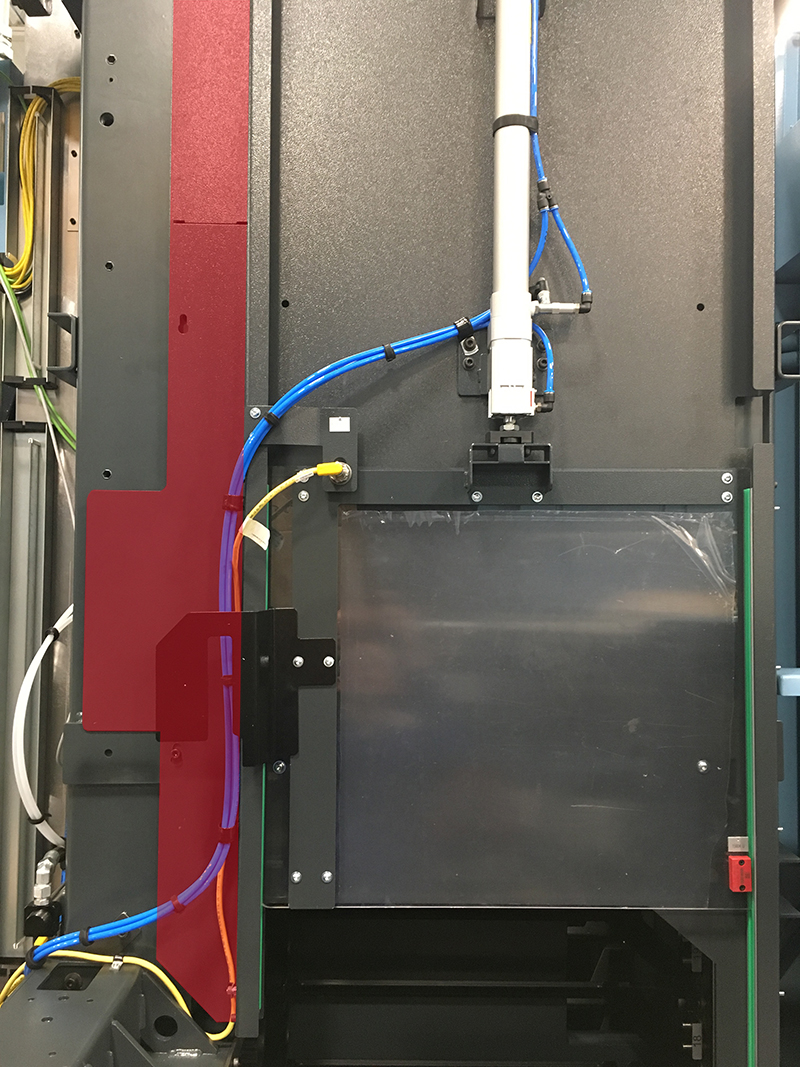

Step 3: Remove Fasteners / Remove Guarding

Step 4: Remove Cartridge Cover Fasteners / Cartridge Cover

Step 5: Remove Screw from Holder

Step 6: Remove Holder

Step 7: Reinstall Holder

Step 8: Reinstall Screw Back into the Holder

Step 10: Reinstall Guarding / Fasteners

Step 11: Reinstall Cartridge Cover / Fasteners

Step 12: Close Magazine Maintenance Door

Step 13: ECPL
