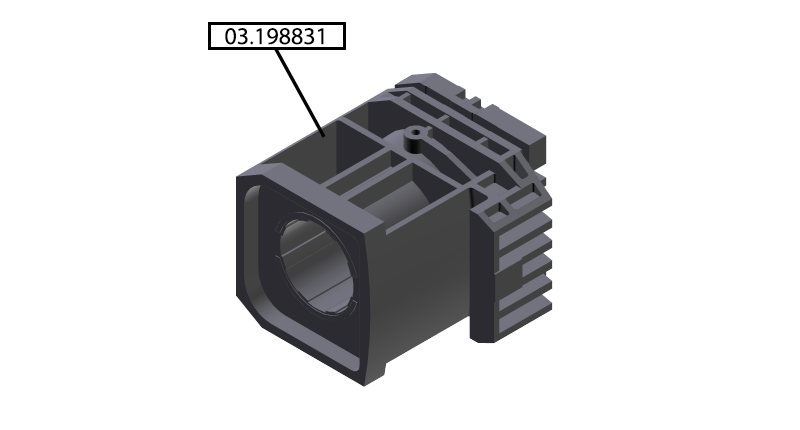

Replace tool cartridge

Parts List Reference Files Tools Required Torque Chart
Note: Most common screw sizes shown. Always consult manufacturers recommendations.
Screw Size Grade Torque Specs Range
M5 12.9 7.7-10.3 N-m
M6 12.9 13.1-17.6 N-m
M8 12.9 32.1-42.6 N-m
M10 12.9 64-84 N-m
M12 12.9 110-146 N-m
M16 12.9 274-365 N-m
M20 12.9 534-712 N-m
M24 12.9 923-1231 N-m
Tools Required
1. Set of Metric Allen Wrenches
2. Set of Metric Open End Wrenches
3. Set of Metric Sockets
4. Ratchet and Extensions
5. Torque Wrench
6. Lift Assist Device
7. Depth Gauge
8. Lubricating Oil
9. Isopropyl Alcohol
10. Lint Free Rag
11. Fine Stone

Step 1: ECPL

Step 2: Open Magazine Maintenance Door

Step 3: Remove Fasteners / Remove Guarding

Step 4: Remove Cartridge Cover Fasteners / Cartridge Cover

Step 5: Remove Old Cartridge

Step 6: Install New Cartridge

Step 7: Reinstall Cartridge Cover / Fasteners

Step 8: Reinstall Guarding / Fasteners

Step 9: Close Magazine Maintenance Door

Step 10: ECPL
